Монтаж фасадных термоналей

Монтаж термопанелей может осущствляться при любых условиях!

  • В короткие сроки.
  • В любую погоду.
  • Без дополнительных фундаментов.



Вы сможете монтировать панели самостоятельно: система «паз-шип» на панели настолько проста и продуманна, что исключает перекосы при монтаже. Просто соблюдайте элементарные правила, не оставляя зазора между панелями — и все получится идеально.  Каждому клиенту выдается подробная инструкция с описанием монтажа.



Монтаж фасадных термопанелей без обрешетки

Панели крепятся к стене дома дюбель гвоздями (дюбель-шуруп) через специальные закладные в панелях. В системе монтажа термопанели находятся зонтики строительного типа (по 5 на каждую панель). Зонтики крепче пластикового литья и не боятся дополнительных нагрузок на сжатие.

  • Определяется на какой высоте от уровня земли начнется монтаж и устанавливается стартовая планка по периметру (это может быть  металлический стартовый профиль, который служит еще и отливом, или временная деревянная планка 40*40мм);
  • Монтаж следует начинать с угла;
  • Угол обычно делают «в запил», подрезая термопанель под углом 45 градусов. Также вы можете использовать стандартный угол сайдинга нужного Вам цвета. Угол отлично вписывается в систему. см. фото
  • Термопанели БЕЛАНЬ имеют профили типа «четверть» по длинным сторонам и пазогребенные соединения по коротким, потому каждая панель надежно стыкуется друг с другом как «слева-справа», так и «снизу-сверху»;
  • Термопанели следует монтировать рядами;
  • Если рядовая панель «залезает» на окно или дверь, то ее легко можно подрезать обычной болгаркой.



Монтаж фасадных термопанелей с обрешеткой

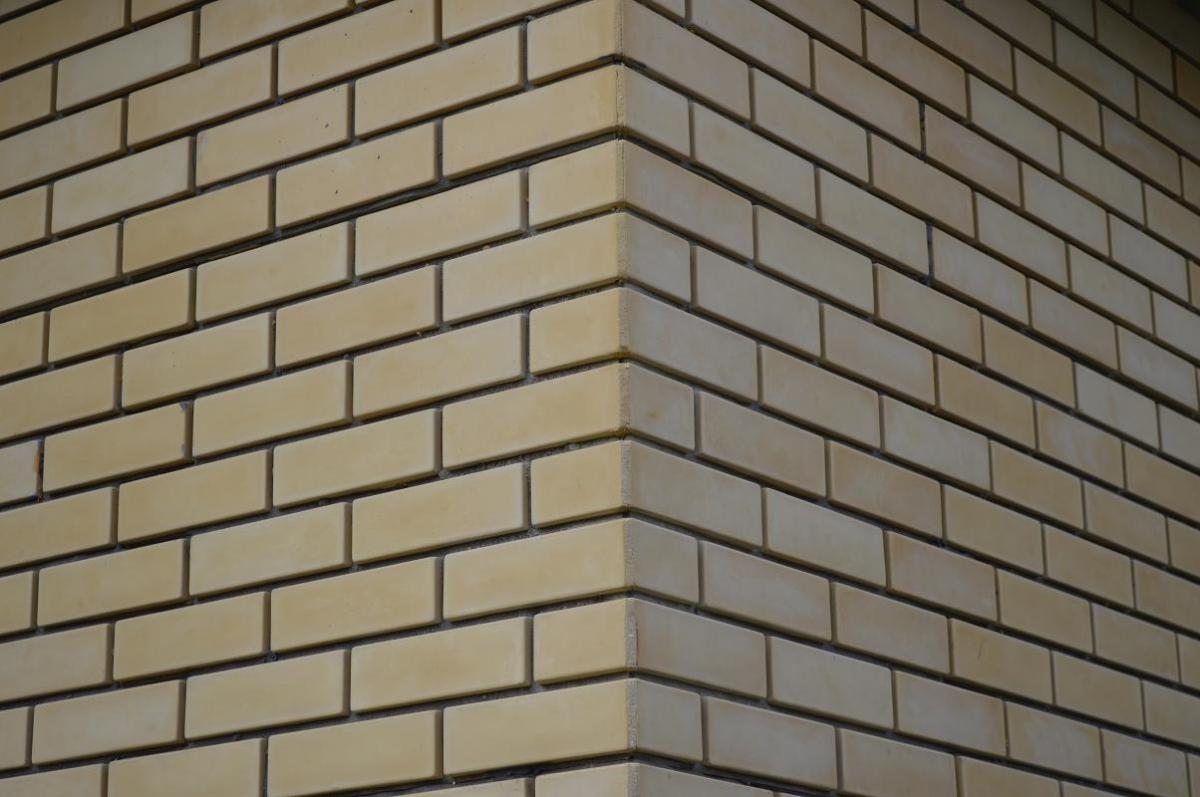

Угол с запилом под 45*

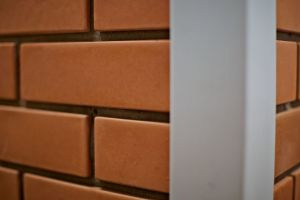

Угол со стандартным сайдинг-элементом

 К стене крепятся вертикальные деревянные бруски или оцинкованный металлический профиль, что предпочтительней.  Крепятся с таким расчетом, чтобы на каждую панель приходилось по 3 бруска, через 20—17 -38 см. На каждый угловой или оконный элемент ставится дополнительная обрешетка.











Рекомендации производителя по выбору крепежа для монтажа

стена из ПГС (пеногазоселика)

дюбель ПБД8

шуруп к дюбелю     -5*120мм

стена кирпич белый

дюбель НАТ 8

шуруп к дюбелю - 6*120мм

стена кирпич красный

дюбель КПХ 8

шуруп к дюбелю - 5*120мм

стена деревянная



шуруп по дереву  4,9*90мм



Необходимые инструменты для монтажа

Наименование, краткая характеристика инструмента

Назначение

Перфоратор, дрель. Сверла 8 или 10 мм в зависимости от диаметра применяемого дюбеля.

Перфоратор для сверления отверстий в строительном основании, дрель для сверления отверстий

Электрошуруповерт

Для закручивания распорного элемента шурупного типа

Молоток с резиновым бойком

Для забивания распорного элемента дюбеля с пластмассовой головкой.

Машина угловая шлифовальная.

Для резки и обработки элементов термопанели

Режущие алмазные круги для угловой шлифовальной машины диаметром 115,125, и 230 мм.

Для резки и обработки элементов .

Пистолет для баллонов с полиуретановой пеной

Для впрыскивания полиуретановой пены между элементами





Отвес

Используется для определения отклонений конструкции основания по вертикали.

Уровень

Используется для определения горизонтального положения конструкции.

Линейка и угольник стальные







Пневматический шприц

Для заполнения стыков клеевым составом.



Правила транспортировки фасадных термопанелей БЕЛАНЬ

  1.  Термопанели БЕЛАНЬ должны храниться в упаковке в складах закрытого типа. В любом другом случае необходимо накрыть их светозащитной пленкой от воздействия атмосферных осадков и прямых солнечных лучей. Допускается хранение под открытым небом непосредственно перед монтажом.
  2.  Термопанели БЕЛАНЬ укладываются только облицовочной стороной  вверх.
  3.  Палеты с термопанелями БЕЛАНЬ можно   размещать   только   в   один   ярус   по   высоте.
  4.  При   транспортировке   и   погрузочно-разгрузочных   работах  паллеты   и отдельные  элементы   нужно   защищать   от ударов.
