Изготовление Облицовки потолка методом термопрессования для комбайна МС -350

Ежегодно в мире и Республике Беларусь проводятся выставки сельхозтехники. Для таких выставок изготавливаются новые модели комбайнов, тракторов, разрабатывается обновленный дизайн интерьера и экстерьера автотехники. Для одного из таких выставочных образцов комбайна от ОАО «Гомсельмаш» нашим предприятием был изготовлен комплект экстерьера и интерьера, который включает детали из АБС, АБС ПММА и изделием, изготовленного методом термопрессования из ДНПП с дублированием обивочным материалом.

Самой интересной частью проекта было изготовление опытного образца Облицовочной панели потолка. Для проекта была разработана прессформа из МДФ  с подготовкой лицевой поверхности, которая при невысокой стоимости по сравнению с металлической, обеспечила получение опытного образца высокого качества.

Ниже рассмотрим основные пройденные этапы по подготовке производства и получения готового изделия.

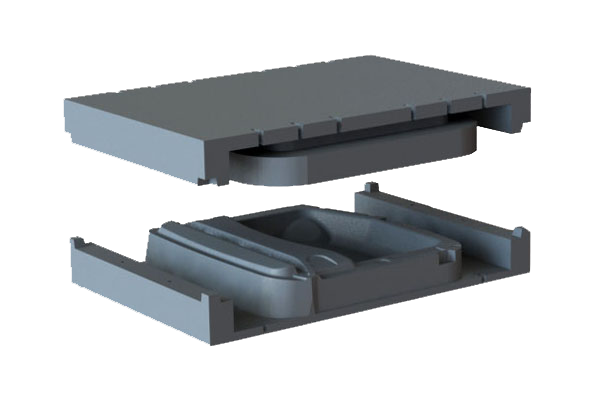

Первый этап – проектирование пресс-формы  с учетом всех особенностей термопрессования.

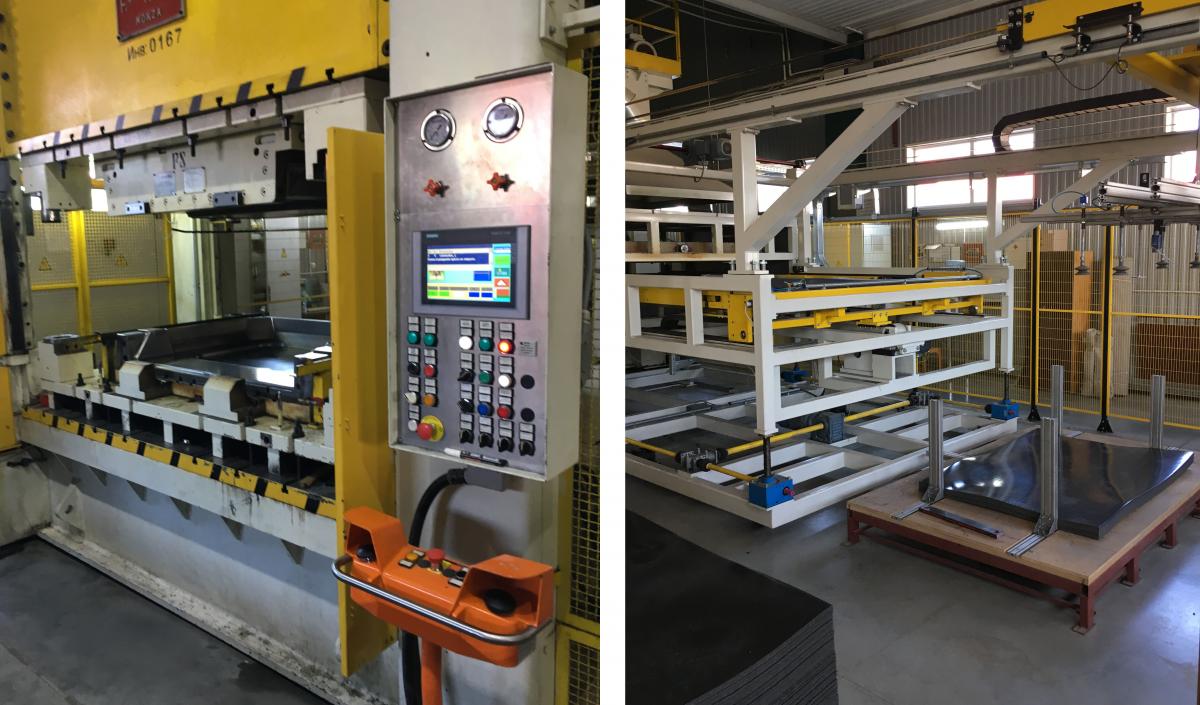

 Сам процесс термоформования включал в себя автоматическую подачу разогретого листа ДНПП и облицовочного материала между двумя половинами прессформы, смыкание пресс-форм и выдержка в течении необходимого времени под давлением.

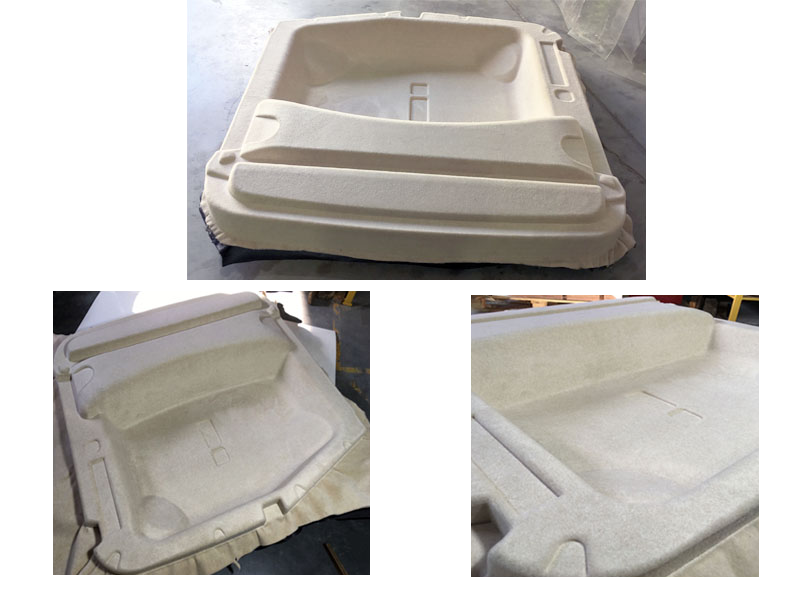

 Изделие, которое получается после прессования:

 Для обрезки изделия и вскрытия отверстий на станке водной резки Cutting Box ORIGINAL была спроектирована оснастка из стелопластика с металлическим каркасом и вакуумным прижимом детали:

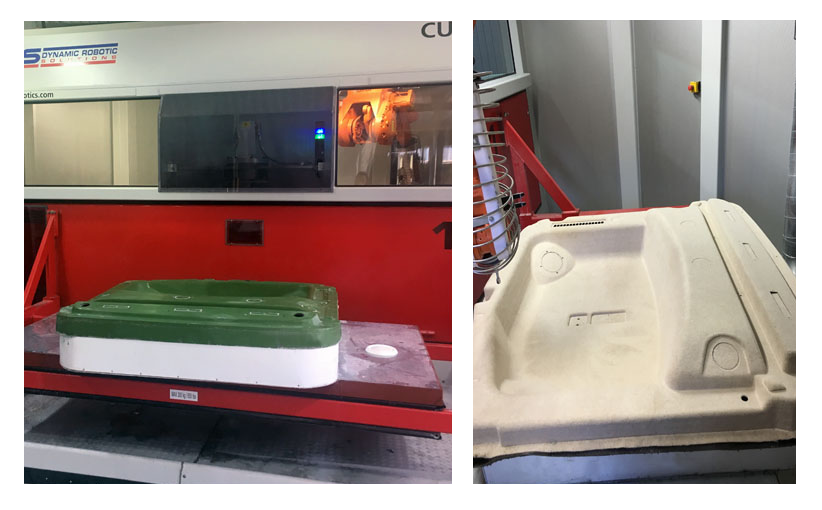

 Процесс обрезки изделия на 7-ми координатном  станке водной резки

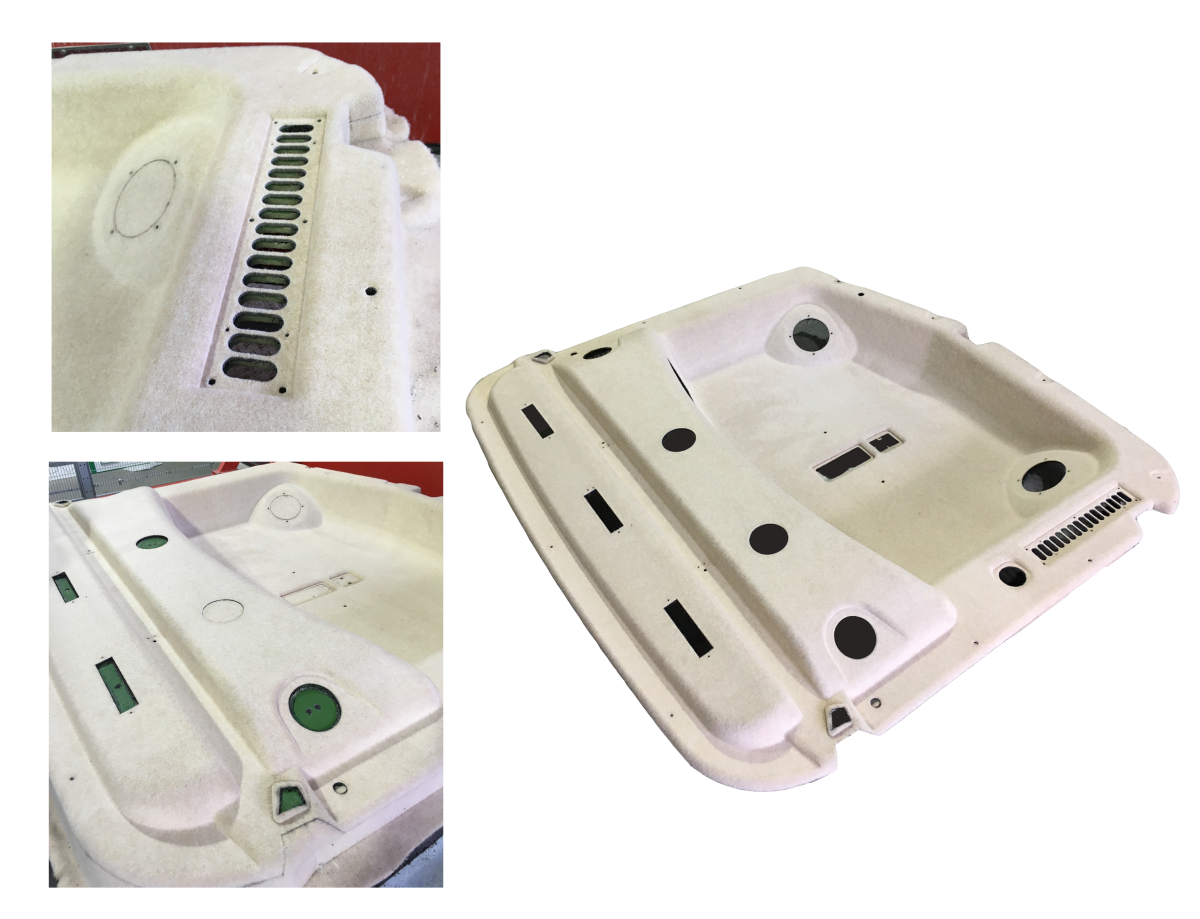

  После обрезки на изделие сформирован контур и вскрыты все необходимые окна и отверстия для дальнейшей установки закладных элементов.



 Облицовка потолка была передана ОАО «Гомсельмаш»  для установки на выставочный образец комбайна МС-350 для участия в выставке БЕЛАГРО-2018.

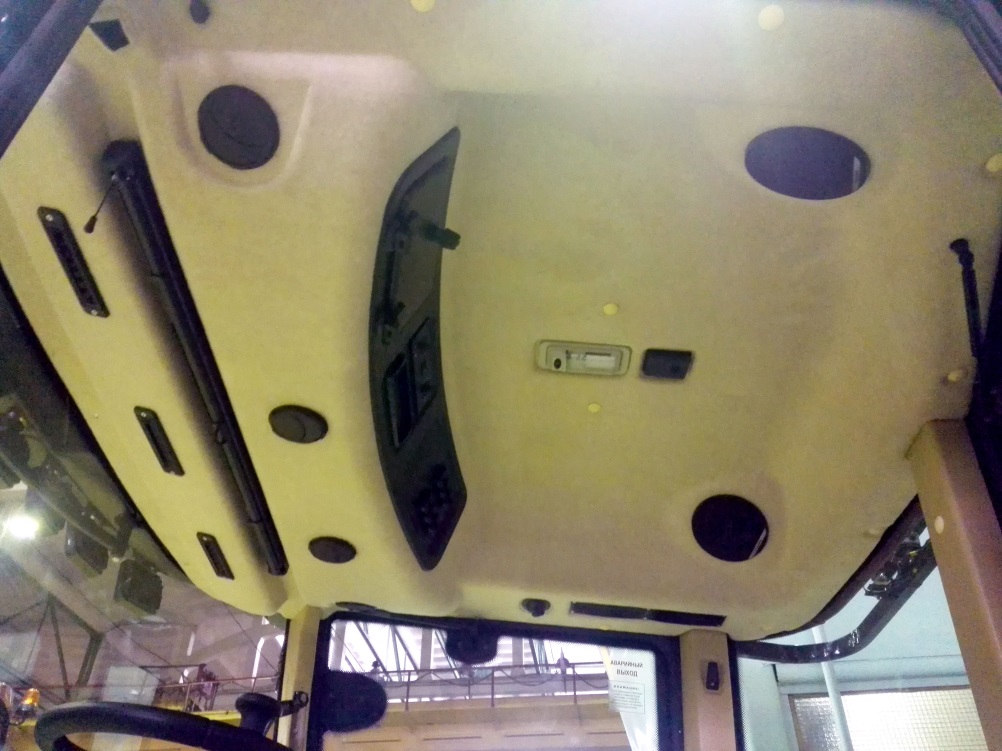

Фото с установки Облицовки потолка на комбайн МС-350:
